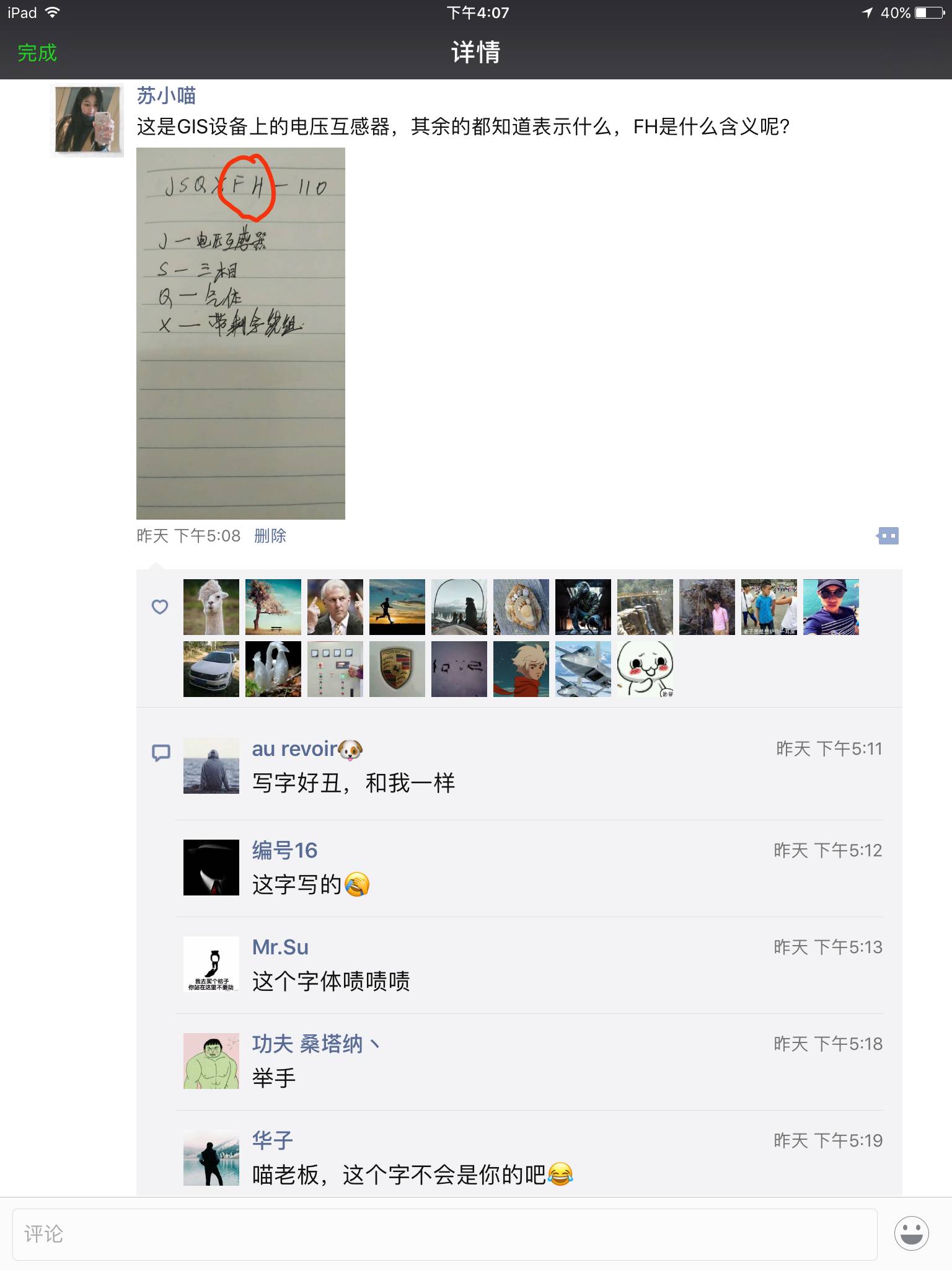

昨天，有人问我电机铭牌上的字母什么意思?然后就发生了下面这一幕——
你们关注的点不大对啊!
再说...我的字怎么可能这么丑!!
下面借用下@东京下雨 的回答：
J代表：电压互感器。S代表：三相。Q代表：气体绝缘。X代表：带剩余电压绕组。F代表：分开的二次绕组。H代表：配组“合”电器用。110代表：设备最高电压。
借此机会，小喵和你们好好说说：
如何看懂三相异步电机上铭牌的参数?

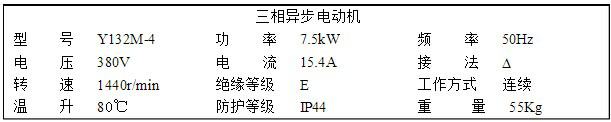

三相异步电动机技术数据
每台电动机的机座上都装有一块铭牌。铭牌上标注有该电动机的主要性能和技术数据。

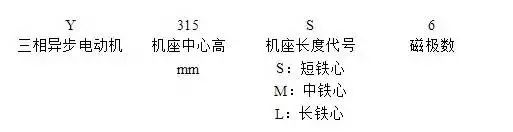

1).型号
为不同用途和不同工作环境的需要，电机制造厂把电动机制成各种系列，每个系列的不同电动机用不同的型号表示。如
国产异步电动机的种类很多，不同类型的异步电动机采用大写汉语拼音字母来表示。常用国产异步电动机有Y、J、JO、JR等系列。其中Y系列电动机是我国最新设计的统一系列产品;J、JO、JR是旧系列产品。字母J表示异步电动机，O表示封闭式电动机，R表示绕线式电动机。
2).接法
接法指电动机三相定子绕组的联接方式。一般鼠笼式电动机的接线盒中有六根引出线，标有U1、V1、W1、U2、V2、W2，其中：
U1、V1、 W1是每一相绕组的始端
U2、V2、 W2是每一相绕组的末端
三相异步电动机的联接方法有两种：
星形(Y)联接和三角形(△)联接。通常三相异步电动机功率在4kW以下者接成星形;在4kW(不含)以上者，接成三角形。
3).额定电压
是指电动机定子三相绕组规定应加的线电压值。用符号“Ue”表示，单位是“V”或“伏”。若铭牌上标有两个额定值，220/380伏，这表示定定子绕组做△连接时，其额定电压应是220伏，而作星形(Y)连接时，其额定电压应是380伏。
铭牌上所标的电压值是指电动机在额定运行时定子绕组上应加的线电压值。一般规定电动机的电压不应高于或低于额定值的5%。
必须注意：在低于额定电压下运行时，最大转矩Tmax和启动转矩Tst会显著地降低，这对电动机的运行是不利的。
三相异步电动机的额定电压有380V、3000V及6000V等多种。
4).额定电流
表示电动机在额定状态下运行时定子电路输入的线电流。用“Le”表示，单位是“安”或“A”。
当电动机空载时，转子转速接近于旋转磁场的转速，两者之间相对转速很小，所以转子电流近似为零，这时定子电流几乎全为建立旋转磁场的励磁电流。当输出功率增大时，转子电流和定子电流都随着相应增大。
5).功率与效率
额定功率：表示电动机在额定工作状态下运行时转轴上输出的机械功率。用符号“P”表示，单位用“KW”或千瓦表示。铭牌上所标的功率值是指电动机在规定的环境温度下，在额定运行时电极轴上输出的机械功率值。
输出功率与输入功率不等，其差值等于电动机本身的损耗功率，包括铜损、铁损及机械损耗等。所谓效率η就是输出功率与输入功率的比值。一般鼠笼式电动机在额定运行时的效率约为72%—93%。
6).功率因数
因为电动机是电感性负载，定子相电流比相电压滞后一个φ角，cosφ就是电动机的功率因数。 三相异步电动机的功率因数较低，在额定负载时约为0.7~0.9，而在轻载和空载时更低，空载时只有0.2~0.3。 选择电动机时应注意其容量，防止“大马拉小车”，并力求缩短空载时间。
7).额定转速
铭牌上的转速是指电动机在额定状态下的转速。用符号“n”表示，单位为“转/分”。
不同的磁极数对应有不同的转速等级。最常用的是四个级的(n0=1500r/min)。

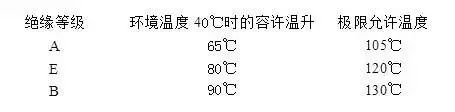

8).绝缘等级
绝缘等级是指电动机定子绕组所用的绝缘材料的等级，它表明电动机所允许的最高工作温度。绝缘材料的等级共分为七级，分别是
Y：90°、A：105°、E：120°、B：130°、F：155°、R：180°、C：180°以上
8).频率
是指电动机定子绕组上的允许频率，国产异步电动机的额定频率为50Hz，用符号“f”表示，单位为“Hz”或“赫兹”。
9).温升
是指电动机的绕组温度允许高出周围环境温度的数值，也就是电动机绕组温度与周围环境温度之差。
10).工作方式
指电动机在额定工作情况下，不同工作条件和情况允许的持续时间和周期。工作方式可分为连续(S1)、短时(S2)及断续(S3)三种。
11).防护等级
表示电动机的防护能力，格式为IP * *(星号是两位数字，如IP 4 4)，IP是防护的英文缩写，后面第一位数字表示防止固体物体进入内部的等级，第二位数值表示防止水进入内部的等级。
