可绕地球22圈,90万公里海底光缆是如何建成的?

  发表时间:2017年12月17日  点击数:469 次

  可绕地球22圈,90万公里海底光缆是如何建成的?

  2017-12-16 电力传媒 电力传媒

  互联网已经是我们生活中不可或缺的一部分,而海底光缆则是互联网的“中枢神经”,它承载了全球90%以上的国际语音和数据传输,没有它,互联网只是一个局域网。要知道全球的海底光缆总长达90万公里,可绕地球22圈。

  全球海底光缆分布

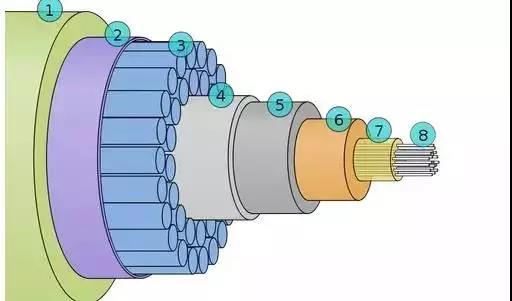

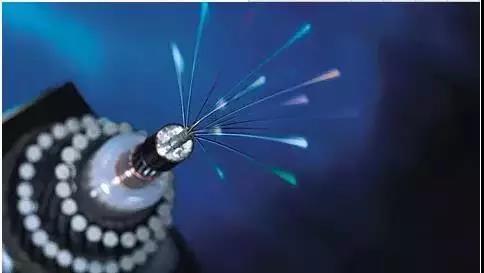

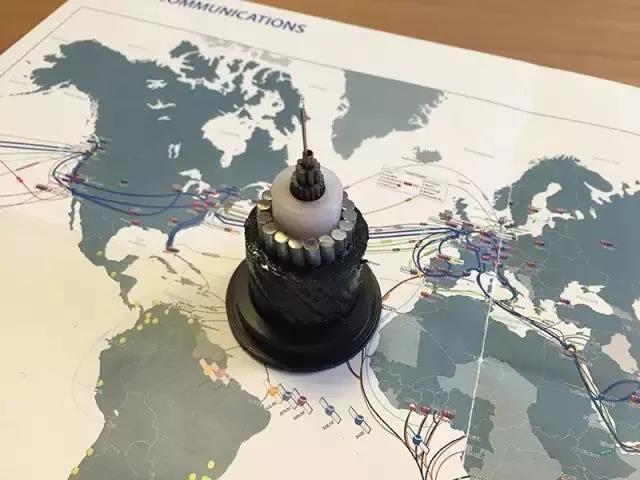

  海底光缆长这样



 海底光缆与陆地光缆一样,中间是头发丝大小的纤芯,不过,海底光缆需更为加强的铠装保护。从外到内分为:聚乙烯层、聚酯树脂、钢绞线层、铝制防水层、碳酸树脂层、铜管、石蜡、烷烃层,最后才到光纤。

  这么多层的保护都是为了防止海水的腐蚀,外层的聚合物层是为了防止海水和加固钢缆反应产生氢气,即使外层真的被腐蚀,内层的铜管、石蜡、碳酸树脂也会防止氢气危害到光纤。但不管这个机制设计得多么好,光纤还是会损坏的,一般来说,光缆的寿命是25年。

  深海区的海底光缆是如何铺的呢?

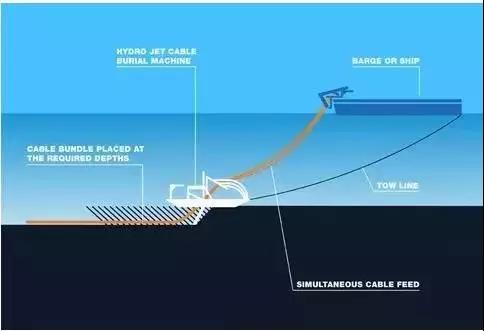

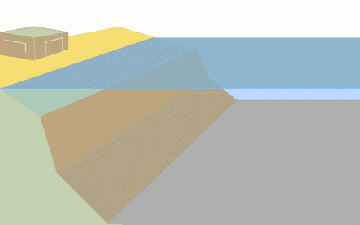

  下面这张动图可以看得比较清楚

  ↓↓

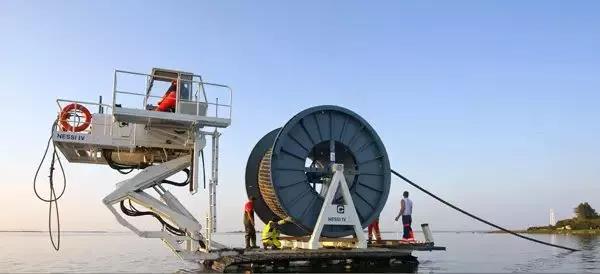

  将光缆的一端固定在岸上,船慢慢向外海开动,一边把光缆或电缆沉入海底,一边利用下沉到海底的挖掘机进行敷设。

  这里提到两个重要的设备:船(光缆船)、海底挖掘机。

  1.架设跨洋光缆需要使用光缆船。铺设时要把一大卷光缆放在船上,目前最先进的光缆铺设船可以载重两千公里的光缆,并以两百公里/天的速度铺设。

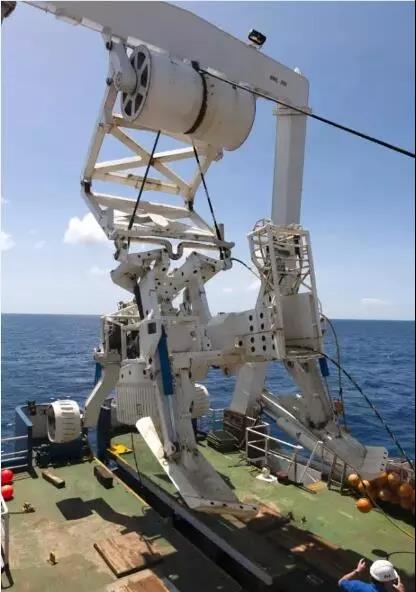

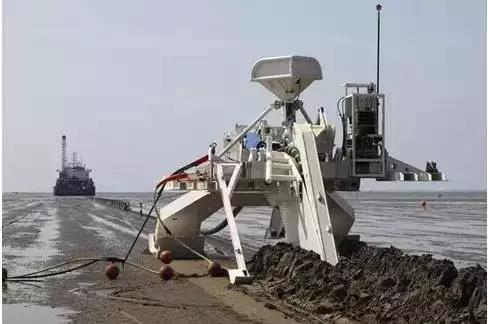

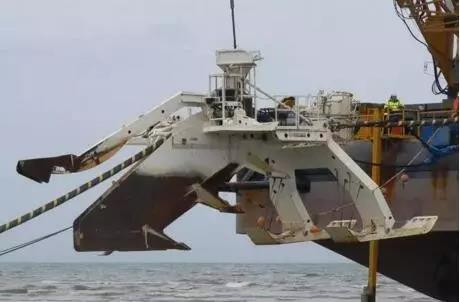

  2.光缆铺设船的另一个部分是海底的挖掘机,它一开始将放在岸上,并连接光缆的固定端。它的作用有点像耕田的犁,对于光缆来说,它就是让光缆沉入海底的配重物。

  挖掘机将由船拖曳前进,并完成三个工作。第一是利用高压水柱冲开海底的泥沙,并形成光缆沟;第二是通过光缆孔铺设光缆;第三是埋线,将两侧的泥沙覆盖在光缆上。

  简单来说光缆铺设船就是放缆线的,而挖掘机才是真正铺设光缆的。但是跨洋光缆比较粗,柔韧性也比较差,所以船的前进速度要严格控制。

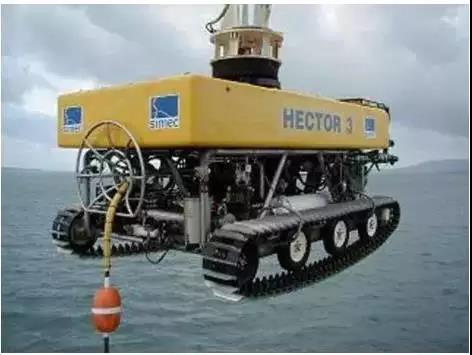

  另外,在地形崎岖的海底,需要机器人不断探测最佳路径,防止岩石损坏光缆。

  目前最先进的光缆铺设船可以载重2000公里的光缆,并以200公里/天的速度铺设。

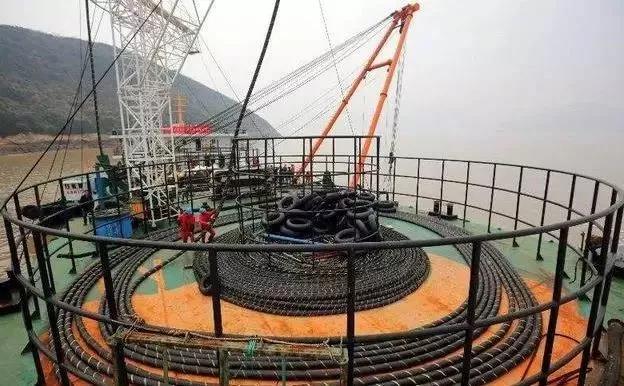

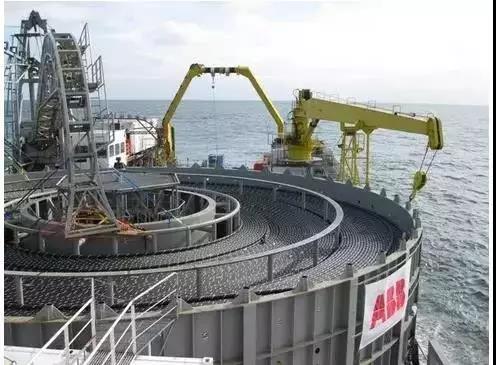

  海底光缆敷设船展示

  这艘船由ABB公司建造,可以敷设和修复交直流电缆和光缆。

  如果海底电缆坏掉了,如何修复?

  即使铺设得再完美光缆也很容易被损坏,有时船舶经过或者锚会误触光缆,大型的鱼类也会不小心破坏光缆外壳。2006年台湾的地震引起多处光缆损坏,甚至敌军也会蓄意破坏光缆。

  修复这些光缆不是一件容易的事,因为很小的损坏都会导致光缆瘫痪。而要在几万公里的光缆上找到一个小缺口需要耗费许多人力物力。

  从深达几百米甚至几千米的海床上找到直径不到10厘米的问题光缆,就如同大海捞针,而修复后再续接的难度也非常大。

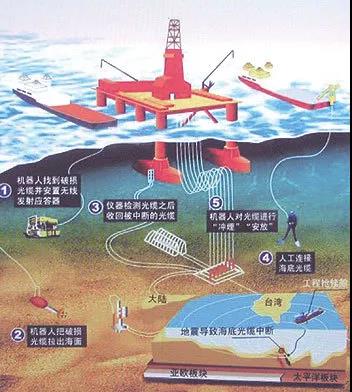

  找到故障点

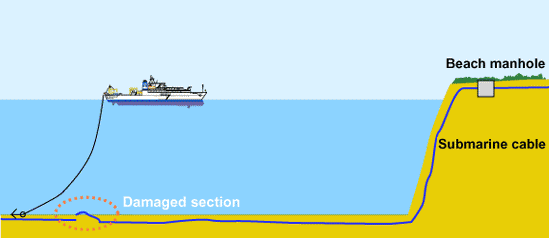

  修复的原理如下面这张动图

  ↓↓




  修复光缆首先需要通过两端光缆发射信号确定受损大致位置,然后派出机器人精准定位并切断这段光缆,最后再将备用的光缆连接上去。但连接过程将在水面上完成,光缆会被拖曳船提到水面上,并由工程师连接修复,再放入海底。

  1858年英国架设世界第一条海底电缆时中国正处在被鸦片熏的乌烟瘴气,直到1988年中国才铺设了第一条海底电缆,时隔三十年中国的海底光缆技术已居世界前列。

  目前中国自行研制的第二代海底光缆已经开始建造并铺设,美国和日本去年才开始使用同类型的光缆。而中国的海底光缆核心指标拉丝技术的速度也是达到了2800m/min,比美国的2000m/min还要快。同时华为即将修建一条连接南美洲和非洲的长达6000km的海底光缆,打破了美国厂商在海底光缆市场的垄断。
