今天给大家分享一个最新的三维动画光伏电站安装视频教程，每个安装步骤都演示的很清楚，值得学习和收藏。同时将户用光伏电站和工商业光伏电站的详细备案并网流程整理分享给大家，一并供小伙伴学习参考。
视频教程主要分四个部份演示：户用光伏电站的组部件构成、平面屋顶安装步骤演示、斜屋顶安装步骤演示及并网模式介绍。
1、户用光伏电站的组部件构成介绍

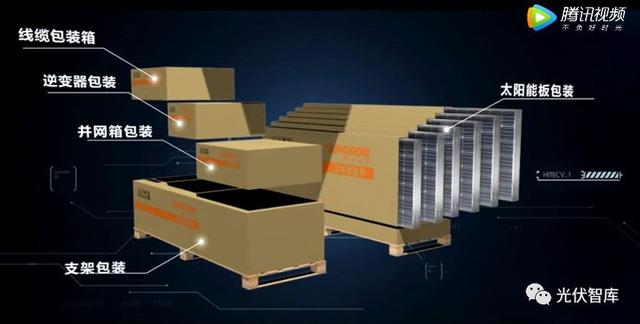

户用系统主要由：太阳能板、逆变器、电线、并网箱及支架辅材。

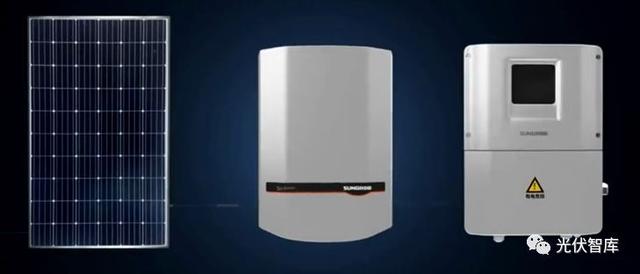

光伏系统的主要设备：光伏组件、逆变器和并网箱
平面屋顶和斜屋顶用的光伏支架辅材有所区别：

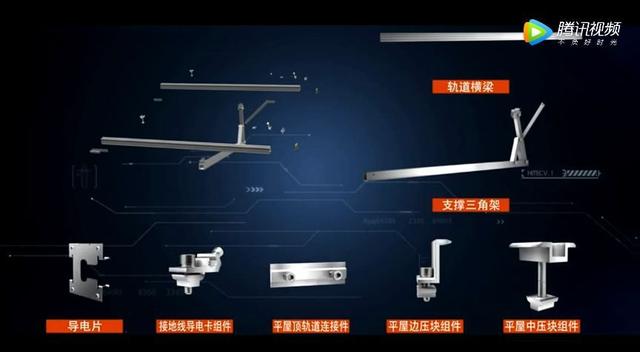

平面屋顶用到的支架辅材

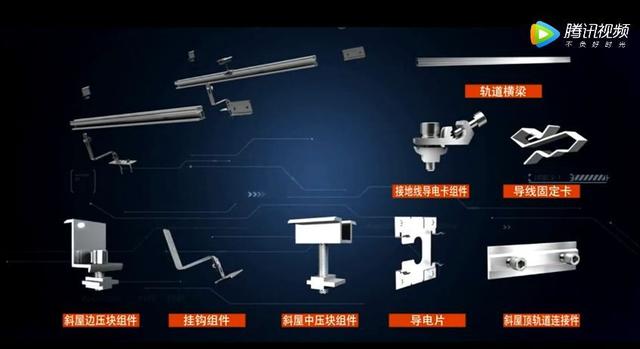

斜顶用到的支架辅材

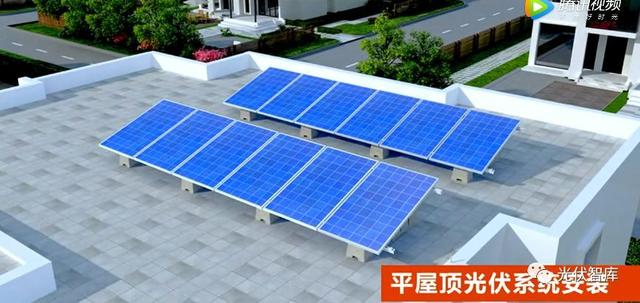

2、平面屋顶安装步骤演示
第一步：放线;
第二步：放置配重块;
第三步：支架安装;
1、三角加安装，调整安装倾角; 2、导轨安装;3、斜支撑安装。
第四步：太阳能板安装;
1、放置太阳能板;2、放置组件接地导电片;3、安装边压块;4、放置组件接地导电片;5、安装中压块;6、依次安装剩余太阳能析。

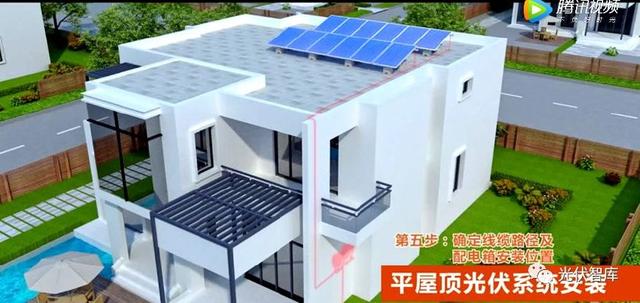

第五步：确定线缆路径及配电箱安装位置;
第六步：逆变器及并网箱安装;
1、确定膨胀也位置;2、打孔;3、放置膨胀螺栓;4、安装逆变器挂板;5、紧固螺栓;6、用同样的方法安装并网箱挂板;7、安装逆变器和并网箱。
第七步：电气接线;
1、安装导线固定卡;2、导线固定及串线;3、前后排电池板串线;4、组件直流电缆接入逆变器;5、逆变器交流侧电缆接入并网箱;6、并网箱并网侧电缆接入电网;7、逆变器机壳接地线接入并网箱;8、并网箱接地线引致接地极。
第八步：光伏阵列接地;
1、支架接地线接线;2、接地扁铁引致地面通过接地极接地。

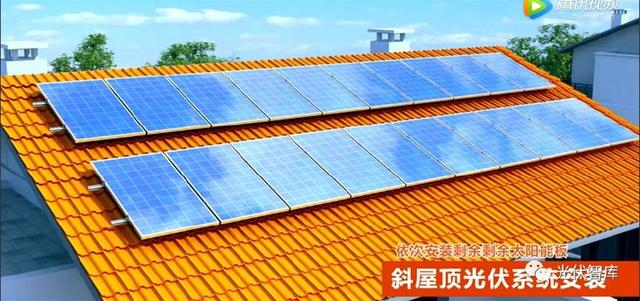

3、斜屋顶安装步骤演示
第一步：放线;
第二步：安装挂钩;
1、取下瓦片;2、安装孔定位;3、打孔;4、放置膨胀螺栓;5、放置挂钩并坚固螺栓;6、刷防水胶;7、瓦片复位;8、依次安装剩余挂钩。
第三步：导轨安装;
第四步：太阳能板安装;
1、放置太阳能板;2、放置组件接地导电片;3、安装边压块;4、放置组件接地导电片;5、安装中压块;6、依次安装剩余太阳能析。
第五步：确定线缆路径及配电箱安装位置;
第六步：逆变器及并网箱安装;
1、确定膨胀也位置;2、打孔;3、放置膨胀螺栓;4、安装逆变器挂板;5、紧固螺栓;6、用同样的方法安装并网箱挂板;7、安装逆变器和并网箱。
第七步：电气接线;
1、组串直流电缆接线;2、逆变器交流侧电缆接入并网箱;3、并网箱并网侧电缆接入电网;4、逆变器机壳接地线接入并网箱;5、并网箱接地线引致接地极。
第八步：光伏阵列接地;
1、支架接地线接线;2、接地扁铁引致地面通过接地极接地。
4、光伏电站并网模式介绍

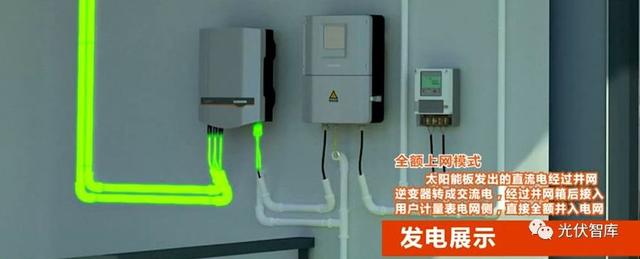

全额上网模式：

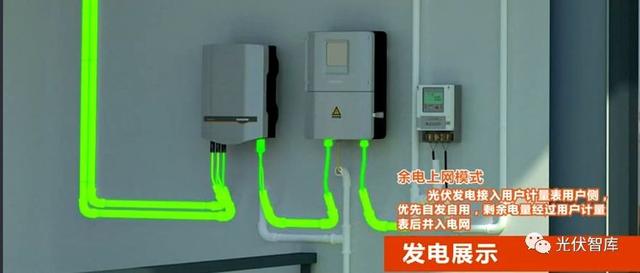

余电上网模式：
|
